Representação De Janela Em Planta Baixa

A representação de janela em planta baixa é um recurso essencial para comunicar claramente a localização, o formato e as características das aberturas em projetos arquitetônicos, permitindo que equipes de construção e clientes entendam a distribuição dos pontos de luz e ventilação sem a necessidade de ver o edifício de frente. Quando você elabora um planta, definir a janela não se trata apenas de desenhar um retângulo com um cruzamento, pois cada detalhe, desde o vão até as abas, impacta na interpretação do espaço, na conformidade com normas e no conforto térmico e luminoso do ambiente.

Como ler a representação de janela em planta baixa de forma correta

Entender a representação de janela em planta baixa exige atenção aos símbolos padronizados, às convenções de corte e às marcações que orientam a equipe de obra. No desenhos arquitetônicos, as janelas são indicadas por linhas tracejadas ou contínuas que formam um retângulo, acompanhado de traços internos que representam o vidro ou o tipo de abertura, enquanto um número ou código identifica o modelo e as especificações técnicas no orçamento e na memoria descritiva.

Além disso, a posição da linha em relação aos cortes de parede define se a janela está integrada apenas à superfície interna, externa ou em ambas as faces, o que é essencial para dimensionar estruturas de serralha e evitar erros de montagem durante a execução. Por isso, dominar a leitura desses elementos gráficos evita retrabalho, reduz custos e garante que o projeto atenda desde a estética até a funcionalidade esperada pelo morador.

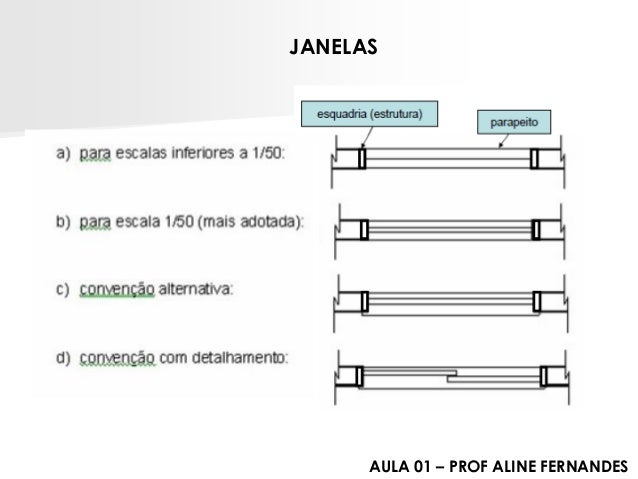

Simbologia e convenções para representar janelas em plantas

A simbologia utilizada na representação de janela em planta baixa segue diretrizes de normas técnicas que padronizam formatos, traços e identificações, facilitando a comunicação entre arquitetos, engenheiros, construtores e fiscalizações. Geralmente, um retângulo com duas linhas internas indica o vidro, enquanto linhas pontilhadas ou tracejadas representam o vão, e pequenos círculos ou flechas podem sinalizar o sentido de abertura ou o tipo de hardware, como pivô, eslira ou guilhotina.

Em projetos mais detalhados, usa-se ainda uma tabela de símbolos ou legenda que explica cada marca, evitando interpretações erradas que podem comprometer a vedação, o isolamento ou a segurança das aberturas. Manter consistência entre plantas, cortes e detalhes constrói uma base sólida para a fabricação e instalação, já que todos os envolvidos partem da mesma linguagem visual, o que reflete diretamente na qualidade da representação de janela em planta baixa.

Dimensões, abas e posicionamento para uma representação precisa

Para que a representação de janela em planta baixa seja útil na prática, é imprescindível definir dimensões claras de altura, largura e abertura, anotando medidas lineares que ajudam a dimensionar vidros, estruturas de serralha e brises solares. Em muitos casos, também é preciso indicar o vão de abertura, o batente, a altura do peitoril e o deslocamento em relação às paredes, informações que garantem o conforto de uso e a integração correta com moveis e acabamentos internos.

O tratamento de abas, quando presente, exige atenção extra, pois seus desenhos devem mostrar o movimento e a inclinação, evitando que, durante a obra, sejam instaladas de forma que impeçam a passagem de ar ou a limpeza. Ao combinar plantas com cortes transversais e detalhes laterais, você cria um conjunto completo que deixa claro o comportamento da janela em diferentes condições, desde o vento até a passagem de pessoas.

Planejamento de aberturas considerando fluxo e eficiência

Na hora de posicionar a representação de janela em planta baixa, o arquiteto analisa não apenas a estética, como também o fluxo de ar, a luminância natural e a relação entre ambientes, posicionando as aberturas de modo a promover ventilação cruzada e evitar pontos mortos de sombra ou calor. Janelas estrategicamente alinhadas com corredores, claraboias e espaços internos transformam a luz diurna em aliada do bem-estar, reduzindo a dependência de iluminação artificial e melhorando a qualidade de vida dos usuários.

Do ponto de vista técnico, também é preciso considerar isolamento térmico, acústico e de proteção solar, especialmente em fachadas expostas a solstícios e marés de calor. A escolha entre vidro transparente, vidro fosco, brises ou guarnições móveis define o grau de aquecimento interno e a privacidade, e a representação precisa desses componentes no planta ajuda a embasar especificações de fabricantes, custos de manutenção e até mesmo a classificação energética do imóvel, demonstrando como a janela pode ser um diferencial de sustentabilidade.

Integração entre planta baixa, cortes e detalhes

Uma representação de janela em planta baixa só ganha coerencia quando está integrada a cortes, elevações e detalhes construtivos, alinhando visões que, juntas, explicam como a abertura se comporta em diferentes planos. No corte longitudinal, é possível verificar a altura do peitoril, o arranque da estrutura e o assentamento das abas, já na elevação transversal ajusta-se o acabamento externo, como soleiras, guarnições e impermeabilização, evitando infiltrações que comprometam a durabilidade.

Detalhes como juntas de dilatação, proteção contra infiltrações e fixação em estruturas de concreto ou aço também precisam ser indicados em conjunto com a planta, reforçando que cada janela é um sistema formado por elementos que trabalham em conjunto. Assim, a representação deixa de ser uma linha solta para se tornar parte de um sistema arquitetônico completo, no qual o projeto, a execução e a manutenção dialogam para assegurar segurança, conforto e beleza.

A representação de janela em planta baixa vai muito além de um simples desenho, pois une funcionalidade, estética, normas técnicas e eficiência energética em um único documento que orienta toda a construção. Ao dominar a simbologia, as dimensões, o posicionamento estratégico e a integração com outros cortes e detalhes, você garante que as aberturas cumpram seu papel de iluminar, ventilar e conectar internamente com o exterior, resultando em projetos mais claros, seguros e alinhados às expectativas de quem habita ou utiliza o espaço.
