Transistores Bipolares De Junção

Os transistores bipolares de junção são elementos fundamentais na eletrônica, responsáveis por amplificar e comutar sinais em inúmeros dispositivos.

O que são e como funcionam os transistores bipolares de junção

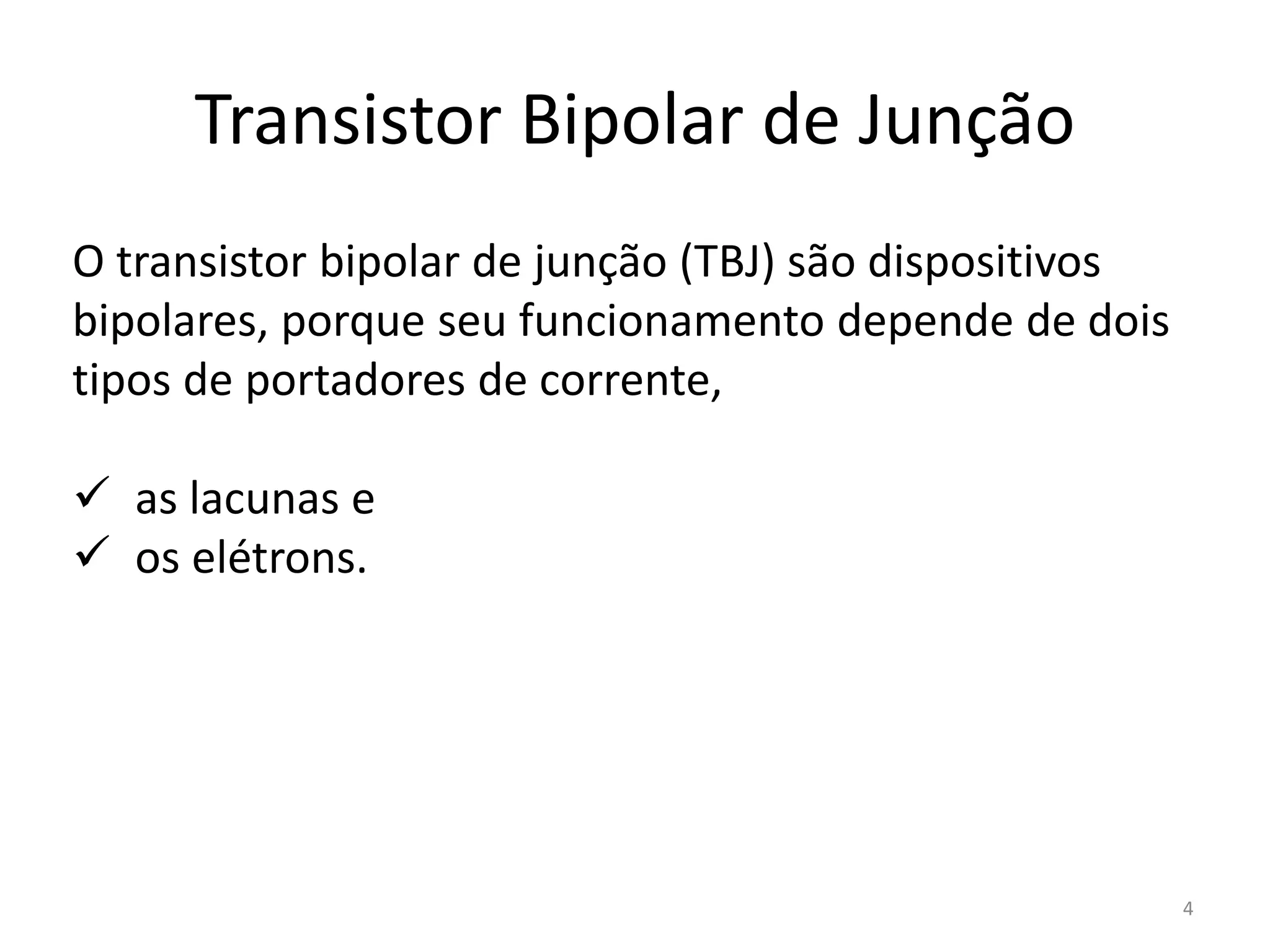

Os transistores bipolares de junção, frequentemente chamados simplesmente de BJTs, são dispositivos semicondutores de três camadas que utilizam corrente de controle para regular a corrente entre os terminal de coletor e emissor. Sua estrutura baseada em duas junções PN permite que um pequeno sinal de entrada controle uma corrente muito maior, funcionando como um amplificador eletrônico ou como um interruptor rápido. Diferentemente dos transistores de efeito de campo, os bipolares dependem tanto de portadores de cargamajoritários quanto de minoritários para sua operação, o que os torna sensíveis a condições de temperatura e tensão de polarização.

Na prática, um BJT pode ser visto como dois transistores conectados em modo retroalimentado, um NPN ou um PNP, cada um controlando a corrente do outro para obter um ganho de corrente elevado. Quando uma pequena corrente flui na base do NPN, ela permite que uma corrente maior circule entre o coletor e o emissor, enquanto no PNP a corrente de emissão para a base realiza o mesmo papel. Esse comportamento permite a criação de estágios de amplificação com diferentes configurações, como emissor comum, base comum e coletor comum, cada um com características de ganho, impedância e resposta em frequência distintas.

Tipos de transistores bipolares: NPN e PNP

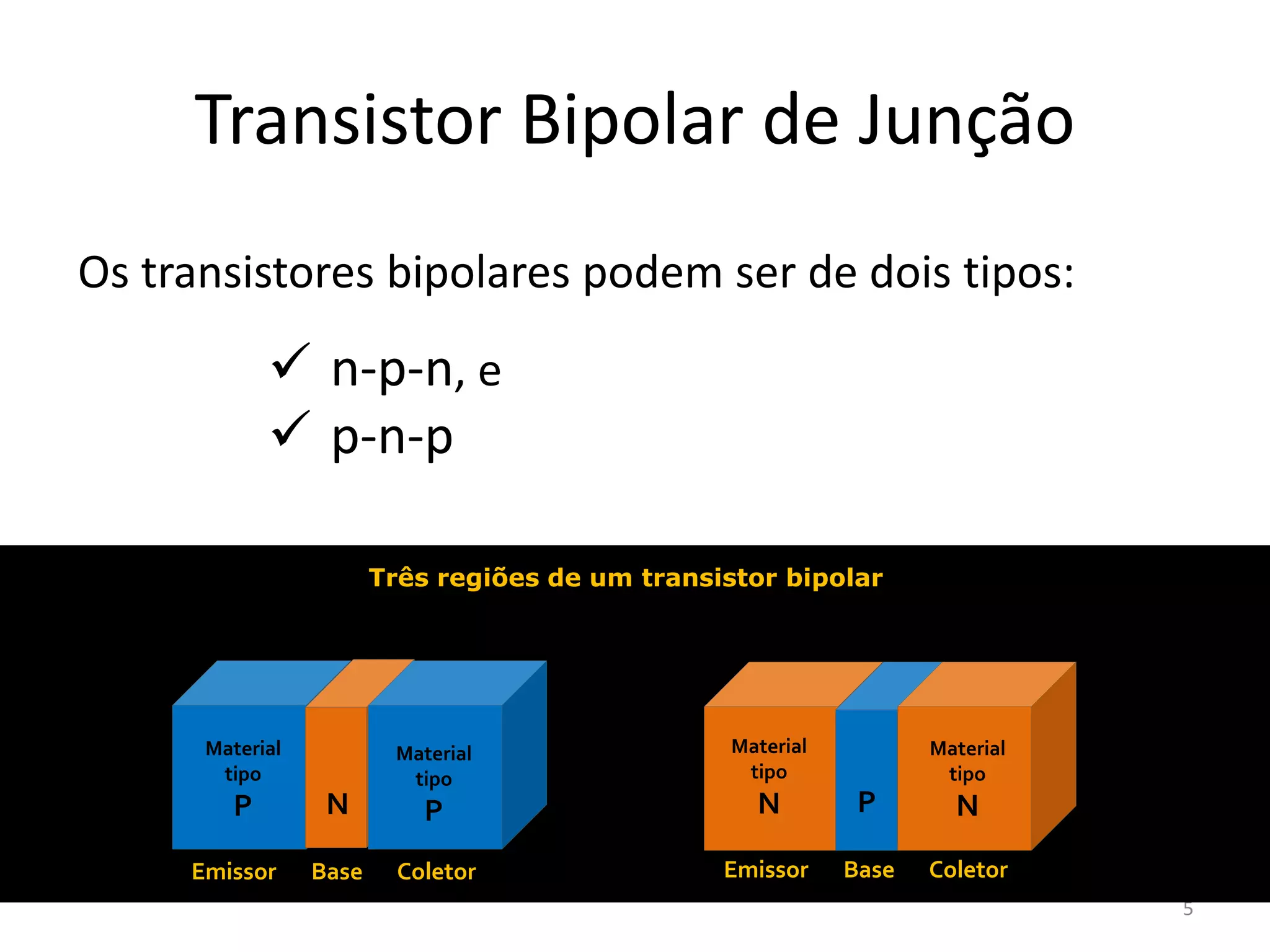

Os transistores bipolares de junção são divididos em dois tipos principais: NPN e PNP, nomeados pela ordem das camadas semicondutoras que os constituem. Em um transistor NPN, a camada de base é do tipo P, situada entre duas camadas do tipo N, enquanto no PNP a base é do tipo N, envolvida por duas camadas do tipo P. Essa diferença na estrutura de polaridade afeta diretamente a direção da corrente de carga e a polarização necessária para colocar o dispositivo em operação ativa.

Na prática, transistores NPN são mais comuns em circuitos digitais e analógicos devido à mobilidade maior dos elétrons em comparação com as lacunas nos semicondutores, resultando em melhor desempenho em frequências elevadas e menor consumo de energia base. Já os PNP são frequentemente utilizados em aplicações de comutação complementares, como em pontes H e circuitos de saída, onde a polarização da fonte é negativa em relação ao terra. Ambos os tipos podem ser combinados para criar circuitos simétricos e estágios de saída eficientes, aproveitando as vantagens de cada tecnologia.

Características elétricas e parâmetros essenciais

Entender as características elétricas de um transistor bipolar de junção é crucial para projetar circuitos confiáveis e eficientes. Parâmetros como ganho de corrente beta, tensão de base-emissor e corrente de saturação determinam se o componente atenderá aos requisitos de amplificação ou comutação. O beta, geralmente representado por hFE, mede o quanto a corrente de base consegue controlar a corrente de colator, variando conforme a temperatura e a corrente que atravessa o dispositivo.

Além disso, as tensões críticas, como a máxima entre coletor e emisor e a de base-emissor, definem os limites de operação segura antes docorrompimento ou danos ao componente. Na prática, é comum projetar circuitos de polarização que mantenham o BJT na região ativa para amplificação ou na saturação para comutação, calculando corretamente as resistências de base e as tensões de referência. Esses ajustes garantem que o transistor opere dentro de suas especificações, prolongando sua vida útil e evitando falaturas por sobrecarga térmica ou elétrica.

Aplicações práticas e importância no cotidiano

Os transistores bipolares de junção aparecem em praticamente todos os eletrodomésticos, equipamentos de áudio, automóveis e sistemas de comunicação, sendo a base da eletrônica moderna. Em amplificadores de áudio, eles são usados para aumentar pequenos sinais de microfones até níveis capazes de mover alto-falantes, enquanto em fontes de alimentação reguladas atuam como chaves rápidas para converter corrente alternada em contínua de forma estável. Sua versatilidade também é notável em circuitos de temporização, como os encontrados em relógios eletrônicos e controladores de velocidade de motores.

No ambiente profissional, engenheiros utilizam BJTs para criar circuitos integrados discretos, pré-amplificadores, drivers de display e sistemas de proteção contra sobretensão. A robustez e a capacidade de dissipar grandes correntes os tornam ideais para aplicações de potência, mesmo com a chegada dos MOSFETs, que dominam o segmento de alta eficiência. A compreensão profunda do funcínio desses transistores permite diagnosticar falhas, otimizar projetos legados e desenvolver soluções inovadoras com custo-benefício atraente.

Como escolher o transistor bipolar ideal para seu projeto

Na hora de selecionar um transistor bipolar de junção para um circuito, é essencial analisar não apenas as especificações técnicas, mas também o ambiente de operação e as condições de dissipação de potência. Fatores como frequência de comutação, ganho exigido e margem de segurança contra picos de tensão e corrente devem ser considerados para evitar superaquecimento ou comportamento imprevisível. Modelos comerciais amplamente utilizados, como os da série 2N ou BC, possuem documentação detalhada que facilita a comparação e o dimensionamento correto.

Além disso, a escolha entre um modelo NPN ou PNP depende da topologia do circuito e da polarização disponível. Para projetos que envolvem sensores de baixa corrente, é interessante priorizar transistores com ganho alto e baixo ruído, enquanto em aplicações de carga pesada, a corrente máxima e a velocidade de comutação tornam-se critérios decisivos. Utilizar simuladores antes de montar o circuito imprime segurança, ajuda a ajustar as tensões de polarização e garante que o transistor bipolar de junção escolhido atenda às expectativas de desempenho sem riscos de danos prematuros.

Cuidados no uso, testes e manutenção

Manter transistores bipolares de junção funcionando de forma confiável exige atenção a práticas de instalação e manuseio, especialmente em relação à estática. Esses componentes são sensíveis a descargas eletrostáticas, que podem danificar as junções internas mesmo antes da montagem definitiva, por isso é recomendável usar pulseiras anti estáticas e placas de descarga ao trabalhar com eles fora de circuitos. Durante a soldagem, é prudente usar temperaturas moderadas e tempo reduzido para evitar degradação térmica que comprometa as características de ganho e frequência.

Para prolongar a vida útil, recomenda-se evitar operação constante próxima aos limites máximos de corrente e tensão, bem como garantir um bom dissipador de calor em aplicações de potência. Testes periódicos com multímetro e fonte de sinal podem ajudar a identificar degradação precoce, como aumento anormal da corrente de base ou queda no ganho de corrente. Em sistemas críticos, a substituição preventiva de BJTs suspeitos evita paradas inesperadas e garante que o desempenho permaneça dentro dos padrões exigidos pelo projeto original.

Conclusão

Os transistores bipolares de junção continuam sendo peças-chave na eletrônica, oferecendo um equilíbrio entre custo, desempenho e versatilidade em uma vasta gama de aplicações. Compreender suas características, modos de operação e limites de segurança permite projetar circuitos mais eficientes, desde amplificadores simples até sistemas de potência robustos. Com escolha adequada e boas práticas de montagem, esses dispositivos seguem sendo uma solução prática e eficaz para desafios eletrônicos contemporâneos.
